Nous utilisons le terme de "fichier complexe" pour désigner tout fichier ayant tellement de points d'ancrage qu'il provoque un "retard" lors du fraisage ou du placement du fichier sur Origin.
Bien que nous ayons récemment apporté des améliorations majeures à la vitesse de traitement des fichiers complexes (mise à jour Humboldt), il se peut que tu aies encore des retards dans le traitement de ces fichiers. Souvent, tu peux effectuer quelques ajustements simples dans ton logiciel de conception afin de "simplifier" ton fichier pour qu'il soit plus facile à fraiser avec Origin sans effets majeurs sur le projet fini.
Tu trouveras ci-dessous un exemple de ce procédé en utilisant Adobe Illustrator, mais la plupart des logiciels de conception ont des outils similaires. Si tu as des difficultés à trouver des outils analogues dans ton logiciel de conception préféré, contacte hello@shapertools.com et nous serons heureux de t’orienter dans la bonne direction !
En regardant ce dossier, il peut sembler ne pas être un dossier difficile à fraiser avec Origin. Mais si tu zoomes, tu verras qu'il y a de nombreux points d'ancrage qui n'informent pas de manière significative sur le fraisage. Tu peux utiliser l'outil ‘’Direct Select’’ pour cliquer sur la forme et rendre les points d'ancrage visibles.
-
Utiliser l'outil Simplify
L'outil Simplify peut t’aider à supprimer efficacement les points d'ancrage superflus

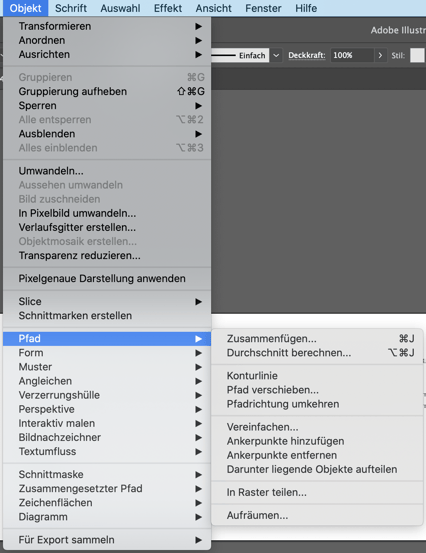

- Sélectionne Object > Path > Simplify:
- Ouvre la boîte de prévisualisation et utilise les curseurs pour ajuster tes courbes. Essaie de minimiser le point d'ancrage sans sacrifier la géométrie nécessaire.
-
Convertir les courbes en lignes droites
Tu peux également réduire la complexité des fichiers en ajoutant des points d'ancrage à une courbe, puis en transformant les segments intermédiaires de la courbe en lignes droites.

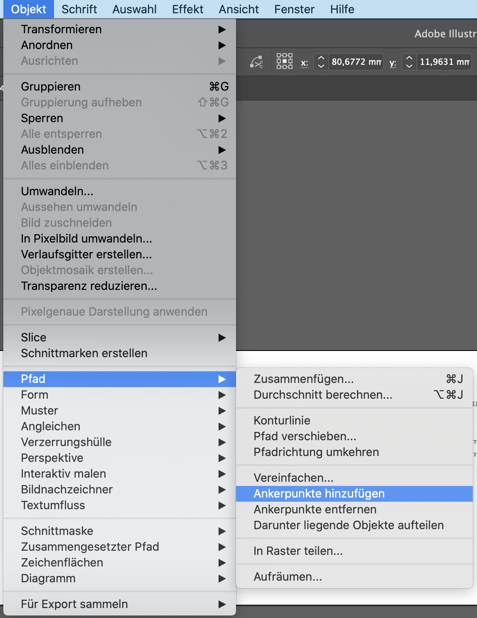

- Sélectionne Object > Path > Add Anchor Points:
- Utilise ensuite l'outil Simplify et bascule sur la case Convertir en lignes droites:
