Mit dem Begriff "komplexe Datei" bezeichnen wir sämtliche Dateien, die so viele Linien/Vektoren hat, dass sie beim Platzieren oder Fräsen auf Origin eine "Verzögerung" verursacht.
Obwohl wir mit dem Humboldt Software Update die Geschwindigkeit der Verarbeitung von komplexen Dateien erheblich verbessert haben, kann es immer noch zu Verzögerungen kommen. Häufig kannst du durch ein paar Anpassungen in deinem Designprogramm die Datei "vereinfachen", damit sie für Origin leichter zu verarbeiten ist - ohne größere Auswirkungen auf das fertige Projekt.
Unten findest du ein Beispiel für die Anpassungen mit Adobe Illustrator (die meisten Design-Programme verfügen über ähnliche Werkzeuge).
Solltest du derartige Werkzeuge in deinem Programm nicht finden, wende dich per Email an hello@shapertools.com und wir suchen die richtige Lösung für dich!
Wenn man sich diese Datei ansieht, scheint es nicht schwierig zu sein, sie mit Origin zu fräsen. Wenn wir jedoch ranzoomen, erkennst du viele Punkte, die die Kontur nicht sinnvoll formen. Verwende das 'Direktauswahl-Werkzeug' und klicke auf die Form, um die Punkte sichtbar zu machen.
Werkzeug 'Vereinfachen' verwenden
Es kann dir helfen, überflüssige Punkte effektiv zu entfernen

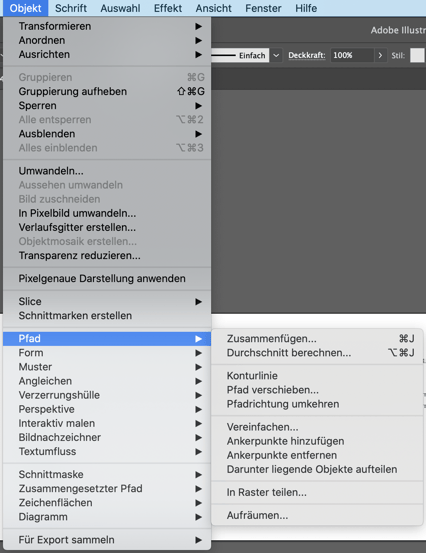

- Gehe zu Objekt > Pfad > Vereinfachen:
- Aktiviere das Vorschaufeld und verwende die Schieberegler, um Anpassungen an den Kurven vorzunehmen. Versuche, die Punktanzahl zu minimieren, ohne die benötigte Geometrie zu opfern.
Kurven in gerade Linien konvertieren
Zudem kannst du die Dateikomplexität reduzieren, indem du die Punkte zu einer Kurve hinzufügst und dann die dazwischen liegenden Segmente der Kurve in gerade Linien änderst.

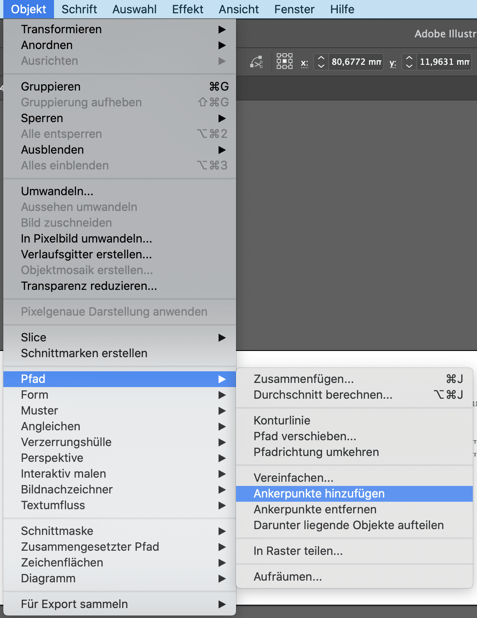

- Gehe zu Objekt > Pfad > Ankerpunkte hinzufügen
- Verwende das Werkzeug 'Vereinfachen' erneut und aktiviere das Feld 'In gerade Linien konvertieren':
