Objekt bearbeiten: Radius

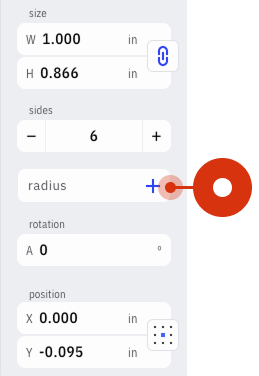

Neben der Änderung von Größe, Position und anderen Parametern kann Studio die Ecken einer in einem Design platzierten Form abrunden. Diese Einstellung findest du im Menü Auswahl bearbeiten auf der rechten Seite der Studio-Oberfläche:

Dieser Parameter rundet alle scharfen Ecken der ausgewählten Form ab. Er ist für alle Formen verfügbar, außer für Formen, die mit dem Zeichenwerkzeug erstellt wurden.

Tipp: Um die Ecken einer mit dem Zeichenwerkzeug erstellten Form abzurunden, nutze die ShapeShifter-Funktion. Die Endpunkte und Segmente der Form lassen sich dann nicht mehr mit dem Zeichenwerkzeug bearbeiten, aber der Radius kann nun angewendet werden. So geht’s:

Eckenabrundung für Intarsien

Bei der Entwicklung einer Form für ein Inlay ist es notwendig, dass alle Ecken auf denselben Durchmesser abgerundet werden, um den Radius des ausgewählten Fräsers zu berücksichtigen.

Hinweis: Wenn du einen Radius für eine Einlage hinzufügst, ist der richtige Wert die Hälfte des vorgesehenen Fräserdurchmessers oder mehr. Dies berücksichtigt die Krümmung des Fräsers, den du verwenden möchtest. Beispiel: Ein 3-mm-Fräser würde Ecken mit einem Radius von mindstens 1,5mm erfordern.

Mit dem Radius-Werkzeug ist das Abrunden der Ecken zur Anpassung an den Fräser schnell und einfach, unabhängig von der Komplexität der zu bearbeitenden Form.

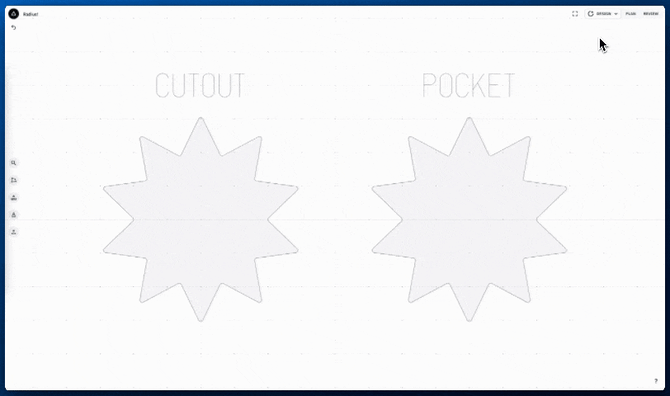

Da „Radius“ sowohl Innen- als auch Außenecken berücksichtigt, kann dieselbe Form zum Fräsen der Tasche und des Einsatzes verwendet werden:

Was tun, wenn die Form den gewünschten Radius nicht akzeptiert?

Mit dem „Radius“-Werkzeug festgelegte Radien werden durch die Länge des zu bearbeitenden Liniensegments begrenzt. Wenn eine Form die angewendete Eckenrundung nicht akzeptiert, versuche zunächst, die Zeichnung so zu skalieren, dass sie korrekt zum angewendeten Radius passt und somit mit dem vorgesehenen Fräser gut fräsen kann.

Wenn die Form den Radius immer noch nicht akzeptiert, ist möglicherweise eine der Ecken für den beabsichtigten Radius bei einem akzeptablen Maßstab zu eng. Es kann erforderlich sein, die Ecken zu überprüfen und sie mit ShapeShifter anzupassen.
