Export-Proportionen sind ausgestellt
Strichstärken werden in Inkscape manchmal falsch interpretiert. Dies führt zu dicken Konturen, sodass die Datei fehlerhaft gerendert wird.
Um die Datei schnell zu überprüfen, gehe zu Ansicht > Anzeigemodus > Umriss
Dadurch werden Konturen und Füllungen vorübergehend ausgeblendet und die tatsächlichen Formen angezeigt, die Origin verwendet. Wenn diese Ansicht korrekt aussieht, wähle alle Formen aus. Gehe zu Objekt > Füllung und Strich > Strichstil: Breite und weise eine Strichstärke von 0,01" zu.
Du kannst zur gerenderten Ansicht "Füllung/Strich" zurückkehren, indem du Ansicht > Anzeigemodus > Normal wählst.
Skalierung ist fehlerhaft
Während SVG-Dateien in realen Einheiten (mm, Zoll usw.) definiert werden können, wandeln einige Vektorbearbeitungsprogramme (z. B. Illustrator) diese Einheiten in px (Pixel) um. Leider gehen verschiedene Anwendungen von unterschiedlichen Pixeldichten aus:
Illustrator: 72 pixels pro inch
Inkscape: 96 pixels pro inch
Corel Draw: 72 pixels pro inch
Wenn du SVGs in Inkscape öffnest, die in Illustrator erstellt wurden, kannst du die Skalierung auflösen indem du...
- Auf Datei > Dokumenteigenschaften gehst und Anzeigeeinheiten auf "inch" setzt
- Den Maßstab der Datei auf 72 Pixel pro inch setzt
Jetzt kannst du die Einheiten, mit welchen du arbeiten möchtest, frei wählen.
Lang andauerndes Platzieren der Datei oder Verzögerung der Bildschirmansicht beim Fräsen
Große gekrümmte Formen sind für Origin rechenintensiv.
Um die Leistung des Werkzeugs zu verbessern, können Formen "begradigt" werden (in viele gerade Linien umgewandelt werden). Das kannst du in Inkscape vornehmen und dadurch eine gute Balance zwischen Designtreue und schnelle Dateiverarbeitung finden.
Wähle die Kurven aus, die du anpassen möchtest, und gehe auf Erweiterungen > Pfad modifizieren > Bézierkurven begradigen.

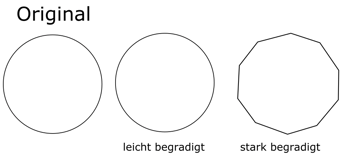

Das Bild nachstehende Bild zeigt beispielhaft einen Bézier-Kreis im Original und die Ausgabe der Funktion "begradigen" in zwei verschiedenen Stufen. Ein niedriger Begradigungs-Wert erzeugt viele Linien und lässt die Datei letztendlich genauso verlangsamt sein, wie der ursprüngliche Bézier.
