Fonction ‘’Export to Origin ‘’

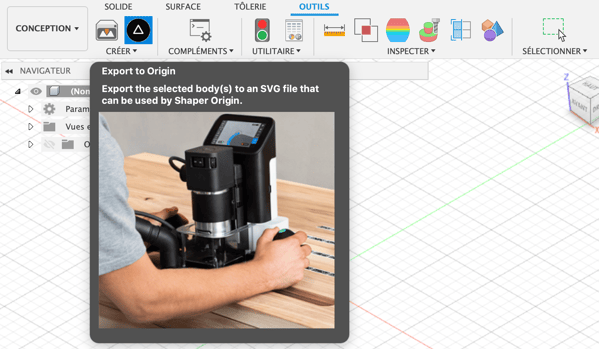

La fonction Export to Origin dans Fusion 360 te permet d'exporter facilement des géométries depuis Fusion 360 vers un fichier SVG qui peut être lu par Origin.
Cette fonction a plusieurs options.
Modes simple/avancé
Une case à cocher dans la boîte de dialogue te permet de choisir si tu utilises le mode simple ou avancé. (Advanced/Simple).

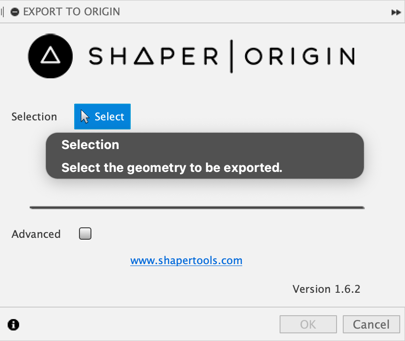

En mode simple, seul un seul corps solide peut être sélectionné.(Solid Body)

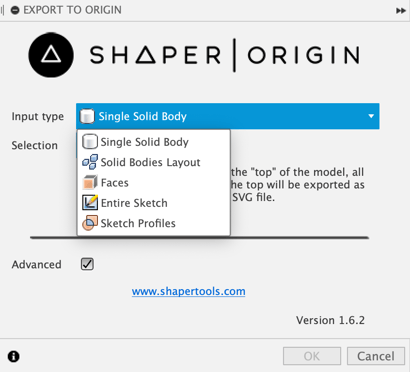

Le mode avancé affiche un menu déroulant qui te permet de choisir entre Corps solide unique (Single Solid body), Faces , Croquis complet (Entire Sketch) et Profils de croquis (Sketch Profiles).
Tous les options sont décrite en détail ci-dessous.
Single Solid Body
Avec ce type de saisie, tu peux exporter le contour d'un solide entier sous la forme d'un fichier SVG marqué en conséquence. Pour ce faire, sélectionne la "Single Solid Body". Cette surface spécifie le corps que tu souhaites prélever ainsi que la direction du haut (up). Tu peux imaginer que l'outil repose sur la surface sélectionnée.
Ci-dessous un exemple de dessin qui présente plusieurs caractéristiques sur un côté de la pièce et également quelques caractéristiques sur les autres côtés.
Pour créer le fichier de fraisage de la face supérieure, sélectionne l'une des faces qui sont tournées vers le haut de la pièce (marquée en bleu).
Le fichier SVG qui en résulte ressemble à celui présenté ci-dessous. Tu peux voir que la sortie ne contient que les caractéristiques que tu peux voir et fraiser de haut.
Le fichier possède déjà le code couleur d'Origin. Le contour noir indique la zone à fraiser "extérieur" et les zones grises indiquent les poches. Il est difficile à voir sur l'image, mais les tons gris des zones diffèrent légèrement. Elle est utilisée pour représenter les différentes profondeurs. La profondeur exacte est également indiquée dans le fichier SVG.
Pour fraiser les autres côtés contenant des éléments, tu peux lancer de nouveau la fonction et comme plus haut, choisir une surface plane définissant la direction du haut. Pour fraiser le côté avec une rainure, tu peux sélectionner l'une des faces marquées en bleu ci-dessous.
Cela a pour résultat la création du SVG ci-dessous. L'orientation de la pièce est maintenant basée sur l'orientation de la surface "Top" sélectionnée. Seuls les éléments qui peuvent être fraisés dans cette direction sont affichés dans le fichier SVG.
Pour fraiser le côté avec les trous, tu peux sélectionner l'une des zones marquées en bleu ci-dessous.
Cela a pour résultat le SVG ci-dessous.
L'option "Single Solid Body" est la meilleure option pour le fraisage d'une pièce entière car elle prend en compte la forme entière et tous les éléments du corps sélectionné.
Faces
En mode Advanced, tu peux sélectionner le type "Faces" . Cela te permet de sélectionner une ou plusieurs faces planes pour l'exportation. Avec cette option, seul le contour des faces effectivement sélectionnées est édité. Ils sont marqués comme "extérieur" pour être fraisés. Si plusieurs faces sont sélectionnés, ils doivent provenir du même corps et être parallèles à la première face. Les surfaces marquées en bleu ci-dessous sont des choix valables, car elles font toutes deux partie du même corps et sont parallèles l'une à l'autre.
Cela a pour résultat le SVG ci-dessous.
Entire Sketch (Croquis complet)

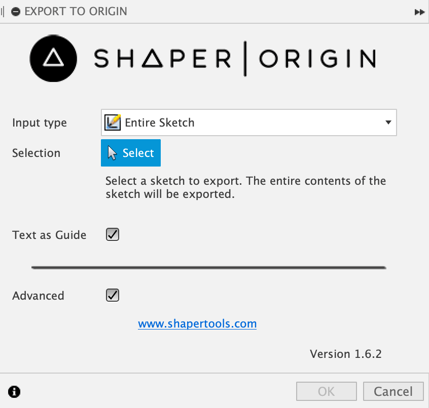

Parfois, tu n'as pas besoin d'un corps solide entier mais simplement d'un schéma en 2D. Les types "Entire Sketch" et "Sketch Profiles" te permettent d'utiliser simplement la géométrie du schéma. L'option "Entire Sketch" te permet de sélectionner un schéma et toute la géométrie du schéma entier est comprise dans le SVG. Elle est définie comme un fraisage "sur ligne", un schéma pouvant contenir des courbes ouvertes. Cette option est très pratique pour de nombreux dessins.
L'exemple suivant montre les possibilités du processus d'exportation :
Cela a pour résultat le SVG ci-dessous. Remarque : le résultat n'inclut pas la géométrie de la construction, (les courbes dessinées en pointillés) ni le texte.
Si tu souhaites également exporter la forme du texte, fais un clic droit sur le texte tout en l'éditant dans Fusion 360 et donne la commande "Explode Text" (convertir le texte en formes). Cela permettra de convertir le texte en géométrie régulière et de l'exporter en conséquence :
Sketch Profiles (profils de croquis)
Le type d'entrée "Sketch Profiles" te permet d'exporter la géométrie d'un croquis mais également de sélectionner un sous-ensemble du croquis en sélectionnant des profils dans le croquis. Un profil est une zone fermée à l'intérieur d'un croquis. Un profil est également ce que tu sélectionnes pour la plupart des fonctions, comme "extrude" ou "revolve". Les profils définissant toujours une zone fermée, ils sont définis dans le SVG comme type de fraisage "extérieur".
L'exemple suivant montre les possibilités du processus d'exportation :
La figure ci-dessous montre toutes les zones fermées que Fusion 360 a identifiées dans le croquis. Chacun de ces domaines peut être sélectionné comme profil.
Tu peux sélectionner un ou plusieurs profils pour le même croquis. L'image ci-dessous illustre le fichier SVG créé en sélectionnant le profil rouge ci-dessus.
