Verbinder

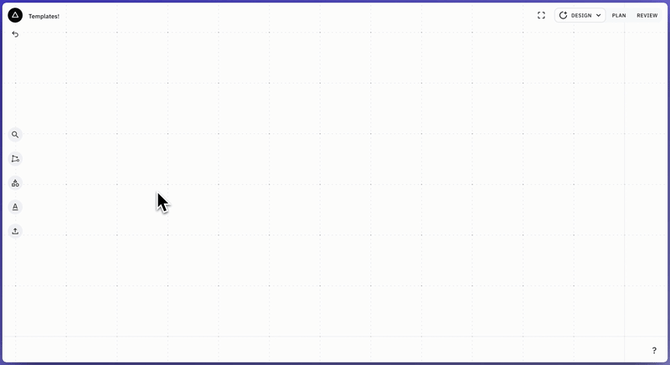

Die „Barbell“-Vorlage erstellt eine Hantelform für Einlagen oder andere Anwendungen. Die End- und das Mittelstück sind anpassbar, behalten aber ihre Form, wenn du die Vorlage skalierst:

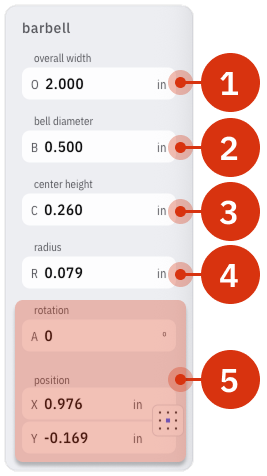

Die Parameter können wiefolgt eingestellt werden:

1.  Die Gesamtbreite gibt die Breite vom Ende des einen Endstücks bis zum anderen an
2. Mit dem Endstückdurchmesser lässt sich logischerweise der Durchmesser der Endstücke einstellen. Dieser Durchmesser kann auch durch vertikales Skalieren des Objekts angepasst werden
3. Mit der Steghöhe lässt sich die Dicke des Mittelstücks anpassen, wobei der maximale Wert dem Durchmesser der Endstücke entspricht. Wenn du die Größe des Objekts horizontal veränderst, passt sich die Länge des Mittelstücks an
4. Der Radius rundet die Ecken ab, um sich dem Radius des Fräsers anzupassen
5. Mit Rotation und Postition änderst du den Winkel und die Position der Barbell auf dem Studioraster

Sobald der Verbinder gezeichnet ist, kannst du sie so einstellen, dass sie einen Innenfräsung für die Tasche und eine Außenfräsung für den Einsatz ausführt.
