Diese Anleitung bezieht sich auf Vectorworks Version 2020 und 2021
Um dir das Gestalten in Vectorworks für Origin zu erleichtern, empfehlen wir die Installation des „Export to SVG“ plug-in. Dies ist mit geringen einmaligen Kosten verbunden, vereinfacht die Übergabe der Dateien zur Origin aber massiv.
Hinweis: Dieses Plugin ist kein Shaper-Produkt ist und daher nicht direkt vom Shaper-Support unterstützt wird. Bei Problemen wende dich bitte an den Herausgeber des Plugins.
Die Installation funktioniert wie folgt:
Du kannst das Plug-in unter: https://fitplot.it/vwplugins/exportSVG.html erwerben und herunterladen, dabei erhältst du folgende Dateien:
Entpacke die Datei mit deiner Version, darin findest du Vorlagen und Scripte für Windows und Mac.
Wähle die „Export to SVG“ Datei, die zu deinem Betriebssystem passt aus, und verschiebe sie in den Vectorworks Programmordner zu „PlugIns“.
Wenn du Vectorworks startest, findest du die Funktion wahrscheinlich noch nicht im Export Menü. Um das zu ändern, gehst du auf „Extras“ > „Arbeitsumgebung“ > „Arbeitsumgebung Anpassen“

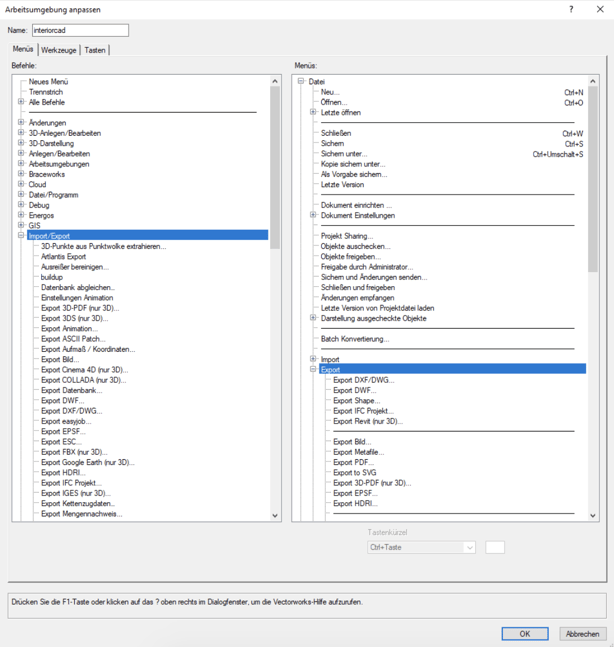

Unter „Import/Export“ auf der linken Seite findest du nun den Befehl „Export to SVG“ ziehe diesen mit der Maus ins rechte Feld unter das Menü „Datei“ > „Export“:
Bestätige mit „OK“ und starte Vectorworks neu.
Nun hast du im Export Menü die neue Möglichkeit: „Export to SVG“. Es kann sein, dass diese SVGs nicht perfekt mit Origin funktionieren. Um deine Ergebnisse zu verbessern, empfehlen wir dir, alle Vectorworks SVGs durch Shaper Studio laufen zu lassen, um sicherzustellen, dass sie richtig platziert sind, und die Pfade hinsichtlich Fräsart, Tiefe und Fräsergröße und dergleichen zu bearbeiten.
