Ce guide se réfère à la version 2020 et 2021 de Vectorworks.
Pour faciliter la création de Origin dans Vectorworks, nous te recommandons d'installer le plug-in "Export to SVG". Cela implique de faibles coûts uniques, mais simplifie énormément le transfert des fichiers vers Origin.
Remarque : ce plugin n'est pas un produit Shaper et n'est donc pas directement pris en charge par le support Shaper. En cas de problème, contacte l'éditeur du plugin.
L'installation fonctionne comme suit :
Tu peux acheter et télécharger le plug-in sur : https://fitplot.it/vwplugins/exportSVG.html, tu recevras les fichiers suivants :
Décompresse le fichier avec ta version, tu y trouveras des modèles et des scripts pour Windows et Mac.
Choisis le fichier "Export to SVG" qui correspond à ton système d'exploitation et déplace-le dans le dossier du programme Vectorworks sous "PlugIns".
Lorsque tu démarres Vectorworks, tu ne trouveras probablement pas cette fonction dans le menu d'exportation. Pour changer cela, va dans "Outils" > "Environnement de travail" > "Personnaliser l'environnement de travail".

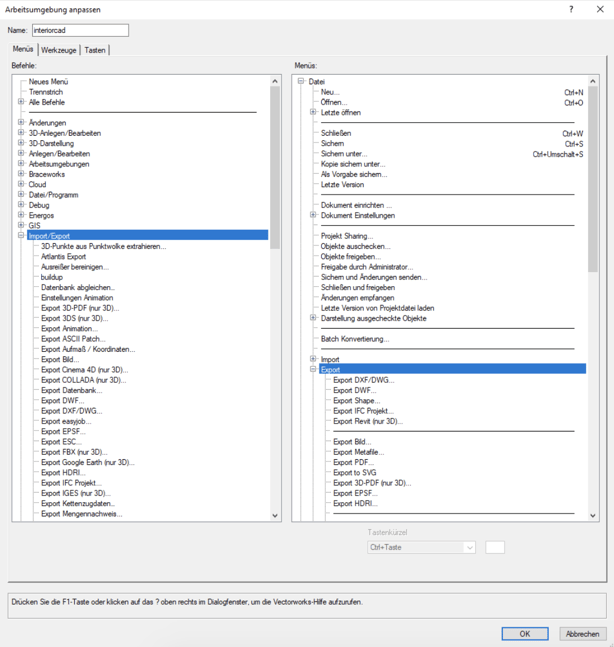

Sous "Importation/Exportation" sur le côté gauche, tu trouveras la commande "Export to SVG". Fais-la glisser avec la souris dans le champ de droite sous le menu "Fichier" > "Exportation" :
Confirme en cliquant sur "OK" et redémarre Vectorworks.
Tu as maintenant une nouvelle option dans le menu d'exportation : "Export to SVG". Il se peut que ces SVG ne fonctionnent pas parfaitement avec Origin. Pour améliorer tes résultats, nous te recommandons de faire passer tous les SVG Vectorworks par Shaper Studio pour t'assurer qu'ils sont bien placés et de modifier les chemins en fonction du type de fraisage, de la profondeur et de la taille de la fraise, etc.
