Wie konvertiere ich eine Datei von PDF zu SVG?

Dieser Artikel erklärt, wie du eine .pdf-Datei mit Inkscape in wenigen Schritten in eine Origin-fräsbare .svg-Datei konvertierst.

1. Importiere dein PDF in Inkscape. Dies kannst du entweder per Drag-and-Drop Funktion machen oder über das Menü ‘Datei’ > ‘Öffnen’.

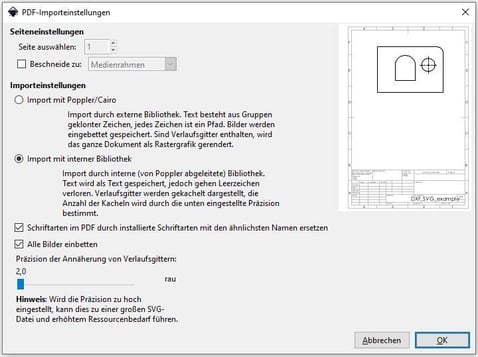

2. Folgendes Fenster wird angezeigt.

   Hier brauchst du nichts ändern, sondern einfach ‘OK’ klicken.
3. Diese Schritte sind nur erforderlich, wenn du das PDF per Drag-and-Drop importierst:
   • Wähle jetzt mit dem Auswahlwerkzeug

     oder durch das Klicken von [F1] die ganze Kontur aus.
     Drücke dann [STRG + ⇧ + G oder command + ⇧ + G], um die Gruppierung der enthaltenen Elemente aufzuheben.

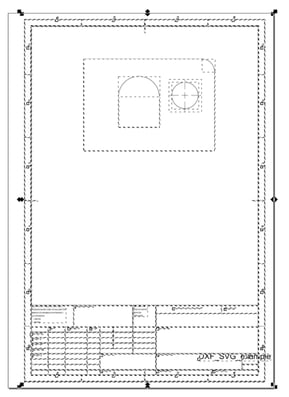

     Manchmal musst du dies mehrmals vornehmen, bis es so aussieht wie auf dem nachstehenden Screenshot. Bei größeren Dokumenten kann dies einige Sekunden dauern. Beachte, dass dadurch jedes einzelne Element in deiner Datei getrennt wird. Solltest du Text importieren, kann dieser durch Zeichen oder Teile von ungenau wiedergegebenen Zeichen getrennt sein.

4. Entferne nun alles, was du nicht benötigst. Manchmal ist es einfacher, die gewünschten Elemente einfach aus dem Rahmen zu ziehen, und dann den Rest zu löschen.

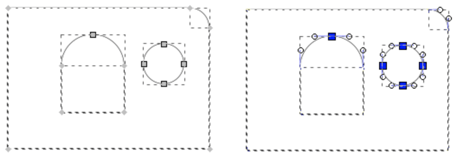

5. Verwende nun das Werkzeug ‘Pfade nach Knoten bearbeiten’ indem du entweder [F2] klickst oder es in der Werkzeugleiste auswählst (unter dem Cursor).

   Wähle dein Objekt zweimal aus. Klicke dafür die Elemente das erste Mal an, ziehe dann einen Rahmen um diese, indem du die linke Maustaste gedrückt hältst.


6. Klicke ‘Gewählte Endknoten verbinden’.

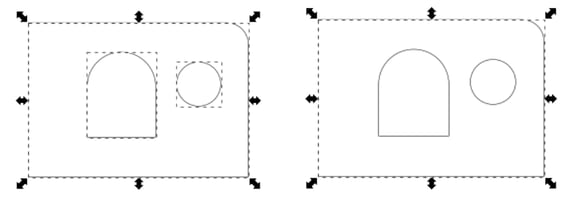

7. Das Ergebnis sollte wie folgt aussehen:


8. Wechsle nun durch Drücken von [F1] wieder zum Auswahlwerkzeug. Du kannst das Objekt zur besseren Handhabung gruppieren, indem du alle Elemente markierst und [STRG + G oder command + G] drückst.

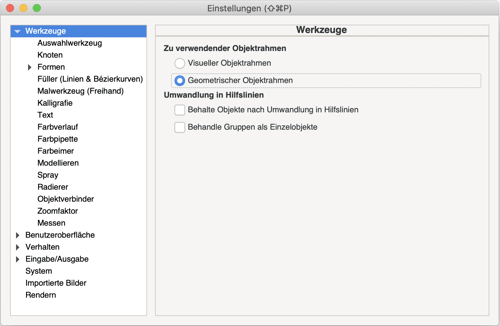

9. Wichtig: Überprüfe die Maße und Einheiten deines Objekts, um zu bestätigen, dass sie das sind, was du für dein Projekt beabsichtigst. Denken Sie daran, dass Inkscape die Strichstärke in die Berechnung seiner Begrenzungsrahmen einbezieht. Um dies zu ändern, gehe auf ‘Bearbeiten’ > ‘Einstellungen’ > ‘Werkzeuge’ und wähle ‘Geometrischer Objektrahmen’.

   Solltest du mit Zoll arbeiten, kann es zu einem Konversationsfehler kommen. Beachte, dass Inkscape die Breite der Linien zum Objekt zählt, wenn du dies in den Einstellungen nicht geändert hast. (siehe diesen Artikel)
10. Speicher deine Datei als ‘Normales SVG’ und du kannst loslegen!
