Versatz für perfekte Passung mit dem 15° Zinkenfräser

Bei Profilfräsern wie unserem 15°-Schwalbenschwanzfräser kann es manchmal verwirrend sein, welche Werte du verwenden musst. Deshalb haben wir ein paar Maße und Spezifikationen zusammengefasst, die dir die Arbeit erleichtern können.

Wenn du zwei Teile perfekt zusammenpassen lassen willst – zum Beispiel bei Fräsleisten – und die gleiche Kontur (eine Innen- und eine Außenfräsung) verwenden willst, musst du den Versatz (b) für eine der beiden Fräsungen beachten. Der kommt durch die seitliche Verbreiterung, die sich je nach Eintauchtiefe ändert.

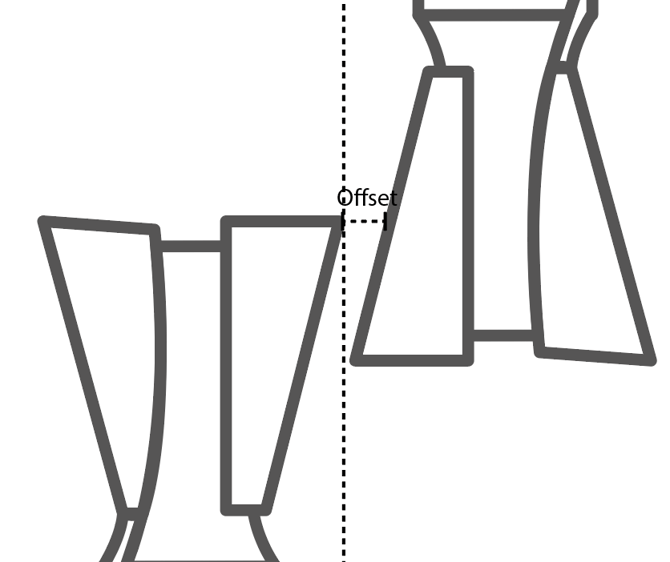

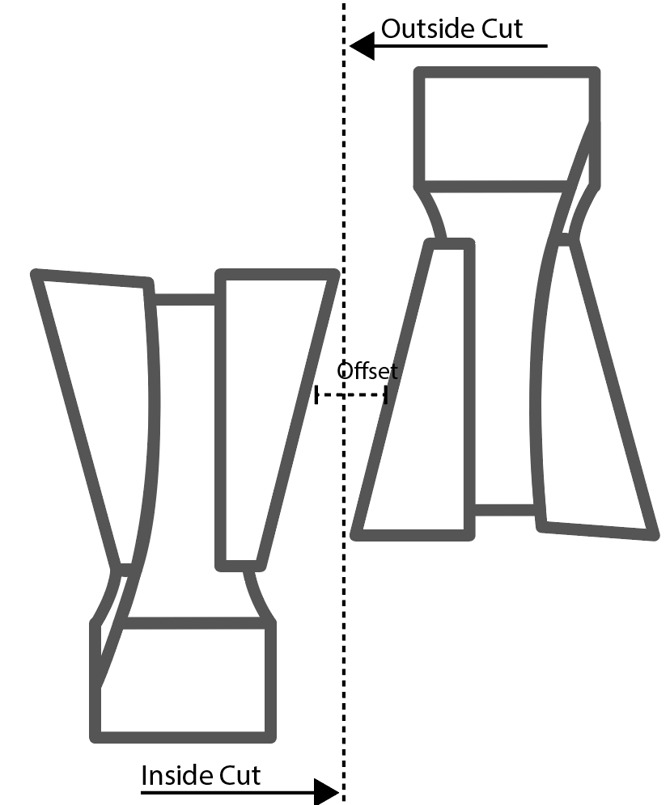

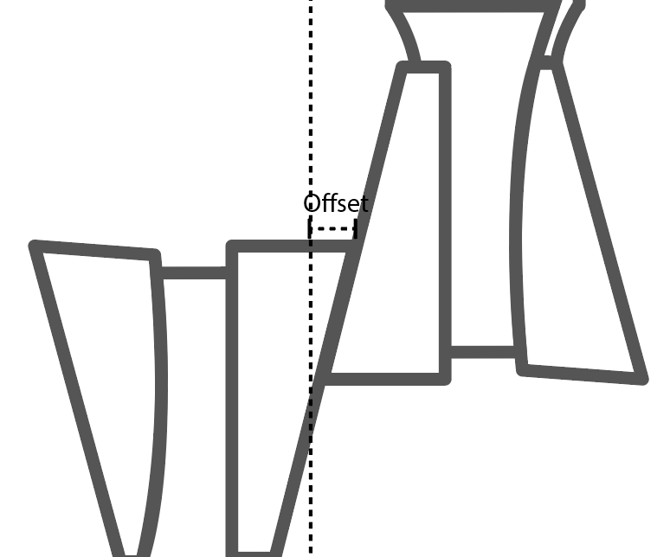

Versatz beim Fräsen derselben Kontur innen und außen (ca. 10 mm Frästiefe)	Je weniger tief du eintauchst, desto geringer der Versatz (ca. 5 mm Eintauchtiefe)	Versatz b für eine Kontur, damit alles perfekt passt (ca. 5 mm Eintauchtiefe)

Formel zur Berechnung des Versatz

Unser Schwalbenschwanzfräser hat eine Schneidenlänge von 13,5 mm und einen Winkel von 15°. Mit der folgenden Formel kannst du den Versatz (b) als Funktion der Eintauchtiefe (a) berechnen:

b= tan (15°)*a

Die Tangente tan (15°) ergibt sich aus dem Winkel von 15°. Du kannst diesen Wert für andere Fräser austauschen. Passende Tabellen mit den Werten für die Tangente findest du im Internet.

Beispiel: Fräsen mit Frästiefe 10 mm

b= tan (15°)×10

b= 0,2679×10

b= 2,679

Tabelle mit Versatz als Funktion der Frästiefe  (für den Shaper 15° Schwalbenschwanz-Fräser)
