Dieser Artikel erklärt, wie du einlinige Texte erstellst, die mit Origin gefräst/graviert werden können.
Öffne eine neue Inkscape-Datei oder die Datei, welcher du den Text hinzufügen möchtest.
- Nutze links das 'Text'-Werkzeug (T) und gebe deinen gewünschten Text ein. Die Schriftart spielt hierbei erstmal keine Rolle
- Klicke den Text mit dem ‘Objektauswahl’-Werkzeug (S) an

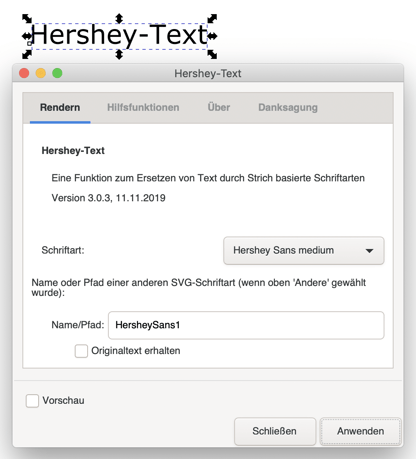

- Gehe zu 'Erweiterungen' > 'Text' > 'Hershey-Text'

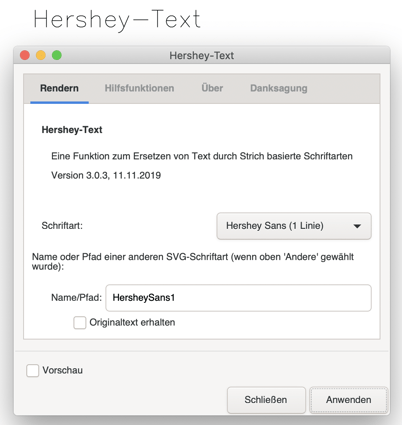

- Wähle die Schriftart. Alle mit "(1 Linie)" oder "EMS" benannten Typen sind einlinige Schriftarten. Die anderen sind zwar auch Schriften aus Vektoren - also ebenfalls mit Origin fräsbar -, bestehen meist jedoch aus zwei Vektoren.

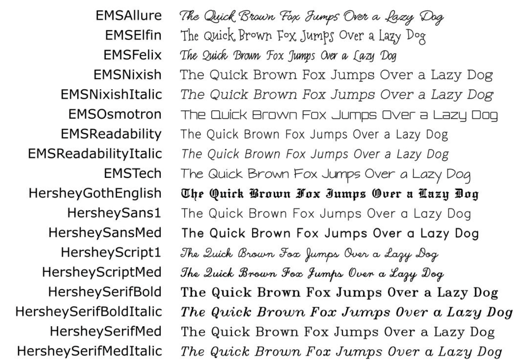

Überblick aller verfügbaren Schriftarten:
- Klicke auf 'Anwenden' und der Text wird in die ausgewählte Schriftart umgewandelt. Diese benötigt keine weitere Bearbeitung, sie kann direkt mit Origin gefräst oder graviert werden.
Fortgeschritten:
- Wenn du dir den den erstellten Text genauer anschaust, kannst du feststellen, dass die Vektoren nicht immer miteinander verbunden sind. Dies wird zum Beispiel bei diesem N zu drei einzelnen Strichen auf Origin führen.
.
Du kannst das beheben, indem du links das 'Pfad'-Werkzeug (N) verwendest.
Wähle damit den entsprechenden Buchstaben aus, indem du ihn einmal anklickst. Nun kannst du die Knoten sehen. Wähle jetzt eine Ecke aus, indem du mit dem gleichen Werkzeug einen Kasten um sie herum ziehst, dann erscheinen die ausgewählten Knoten in einer anderen Farbe. Klicke nun auf 'Gewählte Endknoten verbinden', um diese beiden Vektoren zu einem zusammenzufügen.
Nehme dies an allen relevanten Ecken vor und du sparst Zeit, wenn du den Text mit Origin fräst. - Wenn du viele gleiche Buchstaben hast, ist es einfacher, sie zuerst nach deinen Wünschen anzupassen und anschließend den Text zu kopieren.

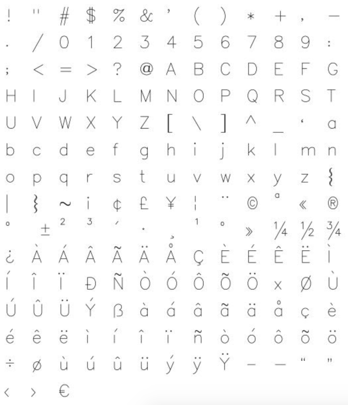

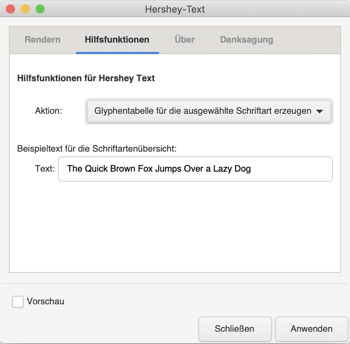

Aus diesem Grund kann es Sinn machen, zuerst alle Buchstaben wie gewünscht zu erstellen. Dabei hilft die Funktion 'Glyphentabelle für die ausgewählte Schriftart erzeugen':
