      SVG Export aus Vectorworks

      Das “Export to SVG” PlugIn ermöglicht dir den Export von SVG Dateien, die direkt mit Origin fräsbar sind.

      Im PlugIn Ordner findest du auch die VWX Dateivorlage “template for Origin v….”:

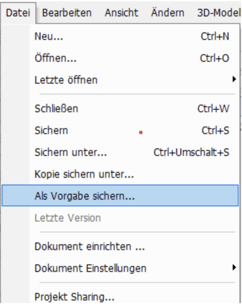

      Wenn du damit arbeiten möchtest, kannst du sie nach dem Öffnen unter “Datei” > “Als Vorgabe sichern” abspeichern, und hast damit immer eine saubere Vorlagedatei.


      Um die Füllfarben auf deine Zeichnung zu übertragen, empfiehlt sich anschließend das Pipette-Werkzeug:


      Du kannst aber auch ohne Vorlage arbeiten. Voraussetzung ist, dass die Konturen, die du exportieren möchtest auf einer Ebene mit dem Maßstab 1:1 liegen. Ansonsten werden die Masse entsprechend skaliert.


      Sollte deine Datei keinen Inhalt haben stelle sicher das du deine Konturen von der Layout-Ebene Exportierst und nicht aus der Konstruktionsebenen.
